DIP Plug-in كجزء مهم من عملية PCBA ، تحدد جودة المكونات الإضافية DIP جودة معالجة ثنائي الفينيل متعدد الكلور ، لذلك لدينا بعض الاعتبارات عند إجراء المكون الإضافي DIP.
تعتبر عملية DIP المكانية بعد عملية وضع SMT وهي جزء من عملية PCBA. يشير المكون الإضافي DIP إلى مكونات الحجم الكبيرة التي لا يمكن تركيبها بواسطة الماكينة ، ولكن يجب توصيلها يدويًا ، ثم يتم لحامها بواسطة لحام الموجة بعد ذلك ، ويتم تشكيل المنتج النهائي.
يمكن تقسيم عملية DIP المكوّنة تقريبًا إلى المكونات الإضافية ، وحام الأمواج ، وقطع القدم ، والتفتيش ، والاختبار ، والعمليات الأخرى ، والمكونات الإضافية هي مكونات معالجة الرقائق في الموضع المقابل للوحة ثنائي الفينيل متعدد الكلور ، استعدادًا لحام الموجة ؛ لحام الموجة هو لوحة مركبات ثنائي الفينيل متعدد الكلور جيدة في حزام النقل لحام الموجة ، بعد تدفق الرش والحرارة التنفيذية ولحام إصلاح الموجة والتبريد وغيرها من الروابط لإكمال لحام لوحة ثنائي الفينيل متعدد الكلور ؛ قطع القدم هو إكمال لوحة اللحام PCBA لقطع القدمين لتحقيق الحجم المناسب ؛ اختبار بعد الانتهاء من اللحام الحاجة إلى اختبار لوحة PCBA النهائية ، إذا تم التحقق من الوظيفة للعيوب ، لإصلاح وإعادة اختبار المعالجة ، إذا لم يكن الاختبار مشكلة ، فتعبئة في التخزين .
في الوقت الحاضر ، يمكن بالفعل توحيد بعض العمودي والأفقي ، ولكن هناك أيضًا مكونات على شكلها بسبب وظائف مختلفة وتغليف الشركات المصنعة والشكل مختلف ، لذلك لا يزال هناك الكثير من المشكلات التي يجب التغلب عليها. بعد ذلك ، سوف يأخذك Xiao Xun لفهم عملية DIP المكانية وما هي الاعتبارات!
DIP Plug-in باعتباره رابطًا مهمًا في عملية PCBA ، تحدد جودة المكونات الإضافية DIP جودة معالجة ثنائي الفينيل متعدد الكلور ، لذلك نحتاج إلى الانتباه إلى الأمور التالية عند تنفيذ المكون الإضافي DIP.
1. قبل التوصيل ، يجب فحص سطح المكونات الإلكترونية للحصول على كائنات نجسة مثل الزيت والطلاء.
2. في عملية المكونات الإضافية ، يجب حماية المكونات الإلكترونية والمعجون المسطح ، بعد الانتهاء من الحاجة المكانية لحماية المكونات الإلكترونية ، لا تكون حالة غير متساوية ، وفي نفس الوقت تم الإبلاغ عنه للحماية لا يمكن للمكون الإضافي بعد دبابيس اللحام تغطية اللوحة.
4. عند إدخال المكون الإضافي ، تحتاج إلى الانتباه إلى قوة المكون الإضافي ، لا تضع الكثير من القوة في المكون الإضافي ، مما يؤدي إلى تلف المكون أو تلف لوحة ثنائي الفينيل متعدد الكلور.
5. عند عدم إدراج المكونات الإلكترونية لا تدخل حافة لوحة ثنائي الفينيل متعدد الكلور ، إيلاء اهتمام خاص لارتفاع المكونات الإلكترونية والتباعد بين المكونات الإلكترونية.

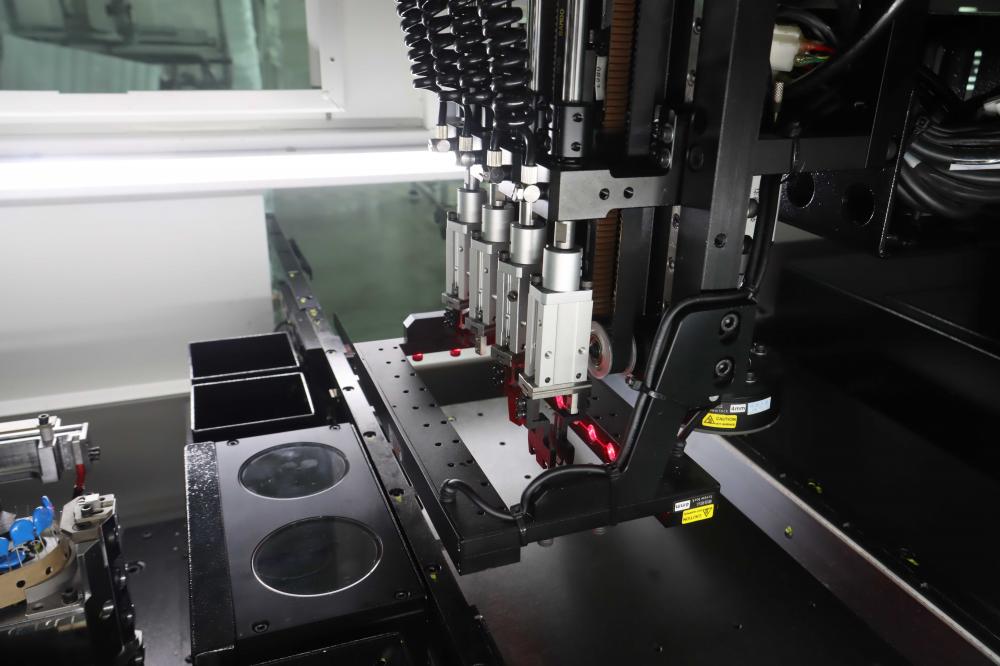

معظم خط إنتاج المكونات الإضافية الحالية لـ Market Dip باستخدام وضع التعاون اليدوي شبه التلقائي (أي جهاز المكونات الإضافية التلقائية + المكون الإضافي) بسبب استثمار ودورة العائد الطويلة (تغيير العبوة الواردة إلى جهاز الإضافات تكاليف توحيد مواد التوريد + تكاليف المعدات ، وما إلى ذلك) يحتاج التعميم أيضًا إلى هطول الأمطار للوقت والسوق ، في السنوات الأخيرة ، قامت تكنولوجيا مكونات المكونات الإضافية بالتصنيع الذكي أيضًا بتقديم اختراق كبير ، وقد أطلقت شركات تصنيع معدات الإنتاج الإلكترونية المحلية والأجانب أيضًا المقابلة سوف تظهر تقنية أجهزة المكونات الإضافية ، في السنوات العشر السنوات المقبلة ، المرتبطة بمعايير تشكيل معايير التغليف الإلكترونية للمكونات الإلكترونية ، إلخ.
